GEL-M10

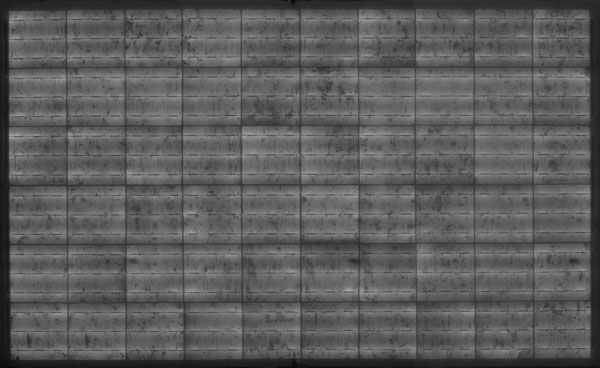

GEL-M10是陕西众森电能科技有限公司设计研发的全新一代直射式单相机移动式拍摄太阳电池组件内部缺陷检测仪。此设备无需开盖合盖,无需暗室,可用于流水线,导轨方向可选,相机采用直射式拍射,测试图像清晰,像素可达到4200万以上,能清楚的反应出组件的隐裂、网印堵孔、材料缺陷、烧结缺陷(波浪网纹)、边沿短路、工艺过程污染以及工艺夹具污染等。
GEL-M10太阳能组件EL缺陷检测仪测试对象为太阳能晶硅组件,测试产品正面向下搬运到设备上进行测试。
主要技术指标
型号 | GEL-M10 | |
---|---|---|
可测组件尺寸 | 2000x1100mm 大小组件均可 | |
主要配置 | 测试机柜(内含红外相机)+专用软件(附赠品牌计算机+显示器) | |
相机分辨率 | 4200万像素 | |
曝光时间 | 1~25s可调 | |
测试周期 | 15-20s/pcs | |
工作环境 | 温度 20-30℃;湿度 40-70% | |
气源要求 | 气压 0.8Mpa,流量 120L/min | |

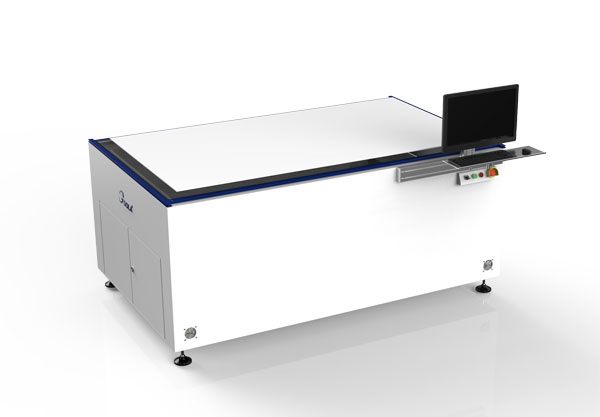

工作电源 | 离线测试:220V 10A,单相 | |

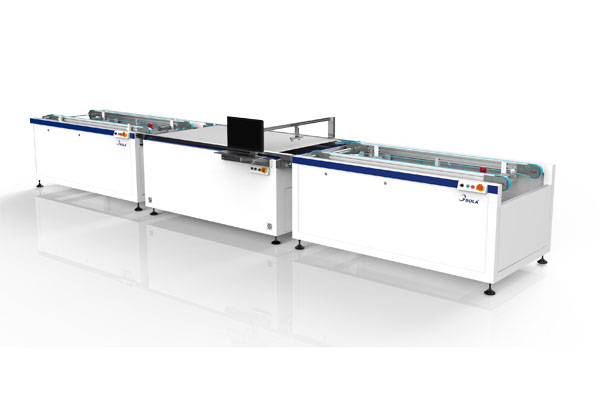

在线测试:380VAC,10A,50/60Hz 三相 |
